本产品适用于交流额定电压U 0/U为300/500V和450/750V及以下电器、仪表、电子设备及自动化装置的布线连接。
执行标准：GB/T 5023.3-2008
1、电缆长期使用温度为-15℃～70℃。
2、电缆敷设温度不低于0℃，特殊使用温度可定做。
3、导体：99.996%无氧软铜丝。
4、绝缘：70℃国标聚氯乙烯。

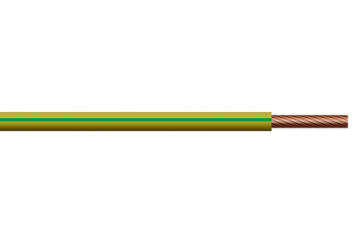

60227 IEC 06(RV)型300/500V，70℃单芯软导体无护套电缆
标称截面mm² | 绝缘厚度mm | 平均外径上限mm | 20℃时导体电阻最大值 Ω/km | 70℃时绝缘电阻最小值MΩ·km | |
铜芯 | 镀锡铜芯 | ||||
0.5 | 0.6 | 2.6 | 39.0 | 40.1 | 0.013 |
0.75 | 0.6 | 2.8 | 26.0 | 26.7 | 0.011 |
1.0 | 0.6 | 3.0 | 19.5 | 20.0 | 0.010 |
60227 IEC 02(RV)型450/750V，一般用途单芯软导体无护套电缆
执行标准：GB/T 5023.3-2008
标称截面mm² | 绝缘厚度 mm | 平均外径上 限 mm | 20℃时导体电阻最大值Ω/km | 70℃时绝缘电阻最小值MΩ·km | |
铜芯 | 镀锡铜芯 | ||||
1.5 | 0.7 | 3.5 | 13.3 | 13.7 | 0.010 |
2.5 | 0.8 | 4.2 | 7.98 | 8.21 | 0.009 |
4 | 0.8 | 4.8 | 4.95 | 5.09 | 0.007 |
6 | 0.8 | 6.3 | 3.30 | 3.39 | 0.006 |
10 | 1.0 | 7.6 | 1.91 | 1.95 | 0.0056 |
16 | 1.0 | 8.8 | 1.21 | 1.24 | 0.0046 |
25 | 1.2 | 11.0 | 0.780 | 0.759 | 0.0044 |
35 | 1.2 | 12.5 | 0.554 | 0.565 | 0.0038 |
50 | 1.4 | 14.5 | 0.368 | 0.393 | 0.0037 |
70 | 1.4 | 17.0 | 0.272 | 0.277 | 0.0032 |
95 | 1.6 | 19.0 | 0.206 | 0.210 | 0.0032 |
120 | 1.6 | 21.0 | 0.161 | 0.164 | 0.0029 |
150 | 1.8 | 23.5 | 0.129 | 0.132 | 0.0029 |
185 | 2.0 | 26.0 | 0.106 | 0.108 | 0.0029 |
