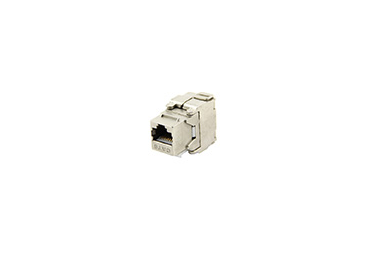

 六类免工具屏蔽RJ45数据模块
详细说明:
产品概述:

  YD/T 926.3-2009


  TIA 568C

产品特点:

  > 六类系统链路中用于端接六类电缆的标准屏蔽 RJ45数据用模块。


  > 可提供高达 250MHz带宽支持,支持典型应用为1000Mbps。


  > 该产品广泛应用于室内水平工作区布线,室内局域网布线,用于六类屏蔽系统。


  > 产品选用一体式铸造锌合金外壳作为屏蔽层,IDC接线端子为磷青铜镀镍,RJ45端口为8P8C接口,同时满足4P4C/4P2C语音系统及8P8C 数据系统使用,另结合屏蔽系统对于接地和屏蔽连续的要求,模块具有完善可靠的接地与屏蔽连续安装设计。


  > 模块卡接牢固,耐用性稳定性强,免工具安装快速方便,配合爱谱华顿六类数据电缆、配线架及跳线,整体六类屏蔽信道 /链路达到并大大超过标准要求,提供丰富的系统指标余量

技术参数:

典型参数

指标

模块颜色

银灰金属色

屏蔽层

锌合金铸件

安装方式

免工具安装

模块主体塑料

聚碳酸酯

IDC 端子

磷青铜镀镍

IDC 端子卡接线径

单股或多股裸铜导体0.4-0.6mm

IDC 端子可重复卡接次数

不低于250

RJ45 端口类型

8P8C

RJ45 端口金针

磷青铜镀金(镀金层厚度50μm

RJ45 端口可重复拔插次数

不低于750

插入损耗

 0.4dB@250MHz

支持带宽

250MHz
