产品概述：
分立视频信号数据电缆分为RGB75-2×5C和VGA3+4(6)两种，该电缆是在分立视频应用中用于图片、动画及计算机演示时可获得理想的效果，适用于数码电视、显示器、多媒体教室以及投影系统当中。
执行标准：Q/321001LLD 06-2014
产品特点：
1、分别使用不同的同轴电缆传送红、绿、蓝三种信号，这种图像传送方式比复合视频传送模式具有更鲜明、更清晰的图像。
2、电缆长期使用温度为-15℃～70℃。
3、电缆敷设温度不低于0℃，特殊使用温度可定做。
4、导体：99.996%无氧软铜丝。
5、绝缘：低损耗物理发泡聚乙烯。
6、屏蔽层：100%铝箔绕包屏蔽。
7、护套：70℃国标聚氯乙烯。
技术参数：

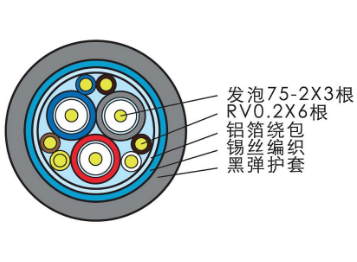

主要结构参数
型号规格 | 内导体 n/mm | 绝缘外径 mm | 外导体缠绕n/mm | 铝塑复合膜宽度×厚度 mm | 成品近似 外径mm |
RGB75-2×5C | 7/0.13 | 1.55±0.05 | 48/0.10 | 10×0.05 | 9.10 |
VGA3+4(6) | 7/0.13 | 1.55±0.05 | 48/0.10 | 8×0.35 | 8.80 |
电器性能指标
型号规格 | 缆芯介电强度 kV | 绝缘电阻³ MΩ·km | 护套介电强度 kV | 结构回波损耗 （15~90MHz) | 特性阻抗 Ω | 20℃衰减常数 | |
频率 MHz | dB/100m | ||||||
RGB75-2×5C |
1.2
| 1000 | 2.0 | 22.3 | 75±3 | 50 | 16.5 |
100 | 24.0 | ||||||
200 | 32.0 | ||||||
VGA3+4(6)
|
1.2
|
1000 |
2.0 |
22.0 |
75±3 | 50 | 16.5 |
100 | 24.0 | ||||||
200 | 32.0 | ||||||
